4英寸端、侧联压力容器（膜壳)
4"端、侧联压力容器（膜壳）/4"End、Side Port Membrane Housing
|
产品选型 |
Product Selection |
|
1、连接类型：4040端联 |
1、Connection type: 4040 Side Port |
|
4040侧联 |
4040 End Port |
|
压力类型：150、300、450、600、800、 1000PSI |
2、The Type Of Pressure:150、300、450、600、800、1000PSI； |
|
3、长度类型：1至5芯 |
3、The Type Of Length：1--5 Core |
|
4、外观颜色：标准配置为白色，可根据客户要求定制 |
4、The appearance of color:Standard configuaration of color |
|
|
is white. Colors can also be customized according to customers |
|
5、特殊规格可定制 |
5、Special specifications can be customized. |
|
技术要求 |
Technical Requirements |
|
1、膜壳制造方法按照JC692-1998标准 |
1、The manufacturing method of our FRP pressure vessel |
|
|
(membrane housing)is in accordance with the standard JC692-1998; |
|
2、膜壳设计压力为150、300、450、600、800、 |
2、Design for the pressure of the FRP pressure vessel |
| 1000PSI;充许工作温度范围-7℃--49℃ | (membrane housing)is 150、300、450、600、800、1000PSI，and |
| the permitted scope of working temperature is -7℃--49℃; | |
| 3、膜壳渗透试验用水压试验方式，试验压力为设计压 | 3、The permeability test of the membrane housing with a way of |
| 力的1.5倍 | using water pressure.The test pressure is 1.5times of the |
| standard pressure |

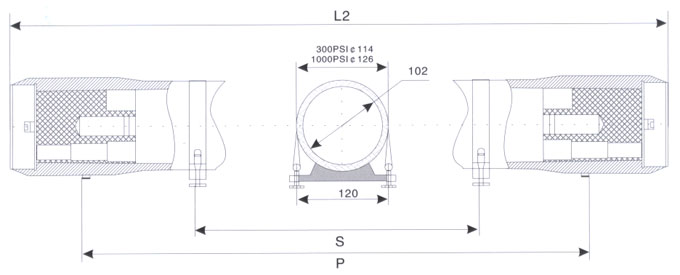

4"端联安装示意图
4"侧联安装示意图
主要安装尺寸
工作压力
节数
L1L2(mm)
S(mm)
P(mm)
工作压力
节数
L1L2(mm)
S(mm)
P(mm)
300PSI
1
1129/1235
610
1016
1000PSI
1
1177/1277
610
1016
2
2145/2251
1350
2032
2
2193/2293
1350
2032
3
3162/3268
1960
3050
3
3210/3310
1960
3050
4
4178/4284
4066
4
4226/4326
1580*2
1580*2
4066
